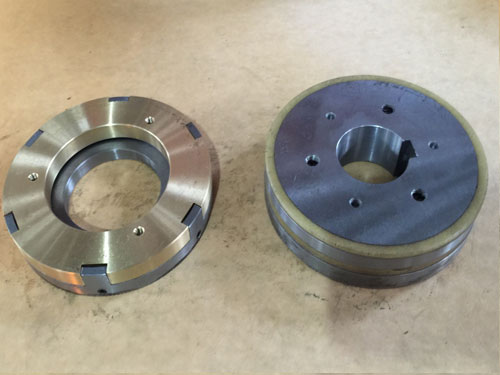

DLY2系列電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
主要性能參數
|
規格 |
額定傳遞力矩 |
額定電壓 |
線圈消耗功率 (20℃) |
允許最高結合轉速 |
允許最高轉速 |
|
5A |
50 |
24 |
21 |
36 |
4500 |
|
5AN |
50 |
24 |
26 |
36 |
4500 |
|
10A |
100 |
24 |
28 |
30 |
4000 |
|
25A |
250 |
24 |
32 |
20 |
3500 |

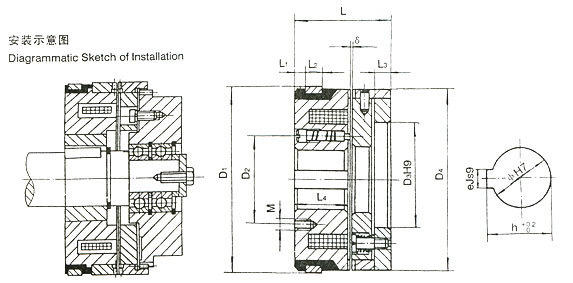

安裝示意圖
外形與安裝尺寸
|
size |
徑向尺寸 Radil Demensions |
軸向尺寸 Axial Demensions |
電刷型號 |
||||||||||||
|
D1 |
D2 |
D3 |
D4 |
ф |
h |
e |
M |
L |
L1 |
L2 |
L3 |
L4 |
δ |
||
|
5A |
87 |
41 |
45 |
86 |
28 |
31.3 |
8 |
3-M4深8 |
45 |
5 |
8 |
8 |
25.2 |
0.3 |
DS—002 |
|
5AN |
87 |
—— |
45 |
86 |
28 |
31.2 |
8 |
—— |
45 |
5 |
8 |
8 |
26 |
0.3 |
|
|
10A |
94 |
—— |
45 |
94 |
40 |
43.3 |
12 |
—— |
50 |
5 |
8 |
8 |
30 |
O.5 |
|
|
25A |
125 |
70 |
75 |
125 |
40 |
43.3 |
12 |
3-M5深10 |
55.5 |
4 |
9 |
l2 |
30.3 |
0.5 |
DS—001 |
